La définition de la norme 802.11 se trouve ici.
La norme IEEE 802.11b
Normalisée en septembre 1999, la norme 802.11b ou 802.11HR (High Rate) n’est modifiée par rapport à la norme 802.11 exposée ci-dessus qu’au niveau de la couche physique. Seule la technologie DSSS dans la bande 2,4 GHz est gardée, permettant des débits de 11 Mbps et des portées de 300 mètres. Bien sûr, les débits chutent avec l’augmentation de la distance entre les éléments.
Un organisme, la WECA, s’est donné la mission de certifier l’intéropérabilité des produits avec la norme 802.11b afin d’aider son implantation au niveau du marché.
La norme IEEE 802.11a
Opérant dans la bande des 5 à 5.8 GHz, la norme 802.11a met l’accent sur l’utilisation de la technologie OFDM au niveau physique pour atteindre des débits de 54 Mbps. OFDM est également la technologie préconisée par la norme Hiperlan/2. La norme prévoit grâce à cette technologie une meilleure immunité aux interférences.
OFDM (Orthogonal Frequency Division Multiplexing) divise les canaux de 20 MHz en 52 sous-canaux de 0,3125 MHz (sur 64 sous-canaux possibles) pour obtenir au choix des débits de 6, 9, 12, 18, 24, 36, 48 ou 54 Mbps. Seuls les débits de 6, 12 et 24 Mbps doivent être impérativement implémentés sur tous les produits.
Le
prix des équipements : décembre 2000
![]() |

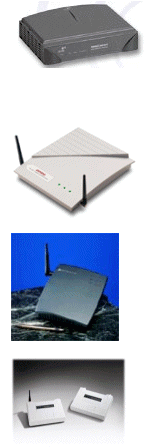

Air Connect, de
3Com
Interfaces : 10Base-T, port console RS 232 Assignation d'adresse : DHCP client, port console Administration : Telnet, émulation terminal, SNMP, HTTP Support snmp : SNMP v1, MIB II, MIB 3Com Prix indicatif de l'AP : 8 300 F Prix indicatif de la carte PCMCIA : 1 700 F WL400, de Compaq Interfaces : 10Base-T, port console RS 232 Assignation d'adresse : interface propriétaire Administration : interface propriétaire Prix indicatif de l'AP : 6 900 F Prix indicatif de la carte PCMCIA : 1 500 F Range Lan-DS, de Proxim Interfaces : 10/100Base-T, port console RS 232, port PCMCIA Assignation d'adresse : DHCP client, port console Administration : Telnet, émulation de terminal, SNMP, HTTP Support SNMP : MIB I, II, MIB 802.11 Prix indicatif de l'AP : 8 300 F Prix indicatif de la carte PCMCIA : 1 500 F Aironet 340, de
Cisco
|
![]() |
La norme 802.11 dans la presse
Réseaux & Télécoms : articles de l’année 2000
802.11b : des promesses
à confirmer
« Compaq, Cisco, 3Com,
Proxim : quatre réseaux sans fil prêts à l'emploi répondant
aux recommandations 802.11b ont travaillé de concert. L'apparente
liberté de choix offerte par leur garantie d'interopérabilité
est fortement restreinte par une absence totale d'outils d'administration
interplates-formes. […]
Au sein de la déjà
ancienne norme 802.11, quelques appareils d'origine diverse acceptaient
déjà de dialoguer, mais dans un mode si dégradé
qu'il n'était pas rentable d'espérer une certaine interopérabilité.
Le Weca (Wireless Ethernet Compatibility Alliance) allait-il gommer ces
disparités ? La réponse est toute en nuances : oui et non.
Oui, tous les équipements frappés du sceau 11b acceptent
d'être intégrés dans un même réseau. Non,
il n'est pas humainement possible de gérer un parc réellement
hétérogène, faute de logiciels d'administration unifiés,
d'API communes, de procédures d'installation semblables, d'interfaces
physiques normées. […]
Si, en architecture cuivre,
l'installation d'un hub ou d'un routeur peut s'accommoder d'une armoire
ou d'une étagère proche de la baie de brassage, la mise en
place d'un point d'accès, quant à elle, est bien plus complexe.
Le comportement de l'Ethernet sans fil nouvelle génération
ne semble apporter aucune amélioration par rapport à l'ancien
802.11. A ce sujet, 3Com offre une documentation très didactique
et précise, qui recommande de bien dégager le concentrateur
des masses métalliques et propose d'accrocher l'AP au plafond du
local. Faux plafond obligatoire donc, pour y acheminer à la fois
les câbles d'alimentation et de liaison RJ45. Encore faut-il disposer
d'une prise secteur dans l'immédiate proximité de l'AP. 3Com,
toujours, propose un boîtier d'alimentation de l'AP via le câble
Ethernet, solution élégante mais exigeant un câblage
propre. […]
Lorsque quatre clients tentent
de joindre un serveur, le débit maximal dépasse rarement
3 Mbit/s. Viennent ensuite les brouillages extérieurs. Les connecteurs
PCMCIA des ordinateurs portables tenant, le plus souvent, dans un mouchoir
de poche, il est vain d'espérer faire cohabiter une carte 802.11b
et une extension Bluetooth. Aucune transmission n'est alors possible. Deux
portables équipés respectivement d'une carte Bluetooth et
802.11b se perturbent mutuellement s'ils sont placés côte
à côte, et la distance minimale entre les deux émetteurs
doit dépasser un bon mètre pour éliminer toute perturbation
électromagnétique - ce qui ne résout pas les problèmes
de collision. Viennent enfin les interférences hors bande. Celles
des téléphones cellulaires en harmonique 3, brèves,
peu destructrices, mais qui provoquent quelques nack lors de transmissions
de fichiers. […]
Comme, dans le cadre des
interfaces d'administration, rien ne donne accès à un contrôle
approfondi des paramètres de cryptage, il a été impossible
d'utiliser le mode Wep en mode hétérogène. Au sein
d'une même marque, les protocoles de sécurité fonctionnent
sans problème mais dégradent sensiblement les taux de transmission.
L'usage d'un tunnel logiciel associé à une couche de compression
s'avère bien plus rentable, tant sur le plan de l'interopérabilité
que sur celui de l'efficacité.
Le prix de l'interopérabilité
« Partant du principe
que le suffixe "b" signifie interopérable, on peut légitimement
espérer ne plus tenir compte de l'origine des équipements
et acheter les équipements 802.11b comme on le ferait avec un adaptateur
Base-T. Liberté d'autant plus appréciable que les tarifs
varient presque du simple au double d'un constructeur à l'autre
: près de 1 500 francs pour une carte PCMCIA chez 3Com ou Compaq,
un peu moins de 3 000 francs chez Cisco. Les prix des points d'accès
sont aussi très fluctuants, de 7 000 à 10 000 francs. Ce
qui conduit chaque administrateur à choisir un mode de fonctionnement
particulier : soit jouer la carte de l'interopérabilité en
ne recherchant que les équipements les moins chers, soit n'opter
que pour une seule marque afin de tirer le meilleur parti des fonctions
propriétaires du réseau si les applications utilisées
exigent une bande passante élevée. »
Quand 802.11b fait l’unanimité
« La norme de réseau
local sans fil 802.11b pénètre le tissu économique
français. Avec 11 Mbit/s de débit et 100 m de portée,
elle facilite la mobilité des personnes et peut même relier
des bâtiments distants. […]
Internet fleurit au Printemps
« Les magasins Printemps
développent le commerce électronique interactif. […] Le vendeur
porte une caméra capable de diffuser sur le web. Monté sur
des rollers, il a dans les mains un PC portable et, sur l'épaule,
une webcam. […]
"A l'ouverture, nos webcamers
dialoguaient avec les clients via GSM. Nous avions un accord avec un opérateur."
Mais l'homme au parler franc explique qu'ils ont dû abandonner ce
mode de transmission : "Le système, instable, coupait les communications
et n'acceptait pas d'appels simultanés. Le débit de 9,6 kbit/s,
trop lent, générait des files d'attente trop longues." Le
webcamer transmet de la vidéo et du texte. Bruno Teboul se tourne
alors vers une technologie de réseau local sans fil et teste la
solution Airconnect 802.11b de 3Com, disponible en France depuis septembre
2000. Avec 11 Mbit/s de débit et 100 m de portée, elle correspond
mieux à ses attentes. Trois jours de test ont suffi pour prouver
que la technologie remplissait son rôle. Cinquante-cinq points d'accès
sont déposés dans les faux plafonds des trois magasins afin
de fournir une couverture sans trou du service. […]
La portée promise
est là, et la liaison fonctionne d'un étage à l'autre.
Sur le papier, chaque station de base peut supporter jusqu'à soixante-trois
clients simultanés. »
EM Lyon : Une installation
sans fil à retordre
Un réseau sans fil
couvre les 25 000 m2 du campus de l'école lyonnaise. […]
Deux bornes ont été
installées sur 400 m2 pour tester la solution Waveport 2, 802.11b,
avec trente postes. Résultat, dans les escaliers, dans les ascenseurs,
entre les salles de cours, ça marche ! Trente bornes au total ont
donc été implantées sur quatre étages et alimentent
deux cents postes. La portée théorique est de 300 m, mais,
soumis à une obligation de haute qualité de service fixée
par l'école, Yannick Bouchet a installé les bornes suivant
un maillage très fin (tous les 10 m environ). […]
Autre avantage, le débit
de 11 Mbit/s supporte des applications de netmeeting ou d'e-learning. […]
"Pour trente postes, le
coût de mise en oeuvre est moitié moindre", souligne Yannick
Bouchet. […]
"Nous avons toujours besoin
d'un réseau filaire pour échanger de gros débits (100
Mbit/s), pour des applications vidéo par exemple, et nous avons
conservé aussi des bornes à infrarouge pour les utilisateurs
qui ne sont pas équipés pour le mobile." Le réseau
sans fil est totalement complémentaire du réseau filaire.
[…] »
Mairie de Lescar : Adieu
Numéris, et vive le sans-fil !
« Une mairie
béarnaise opte pour une solution Aironet de Cisco.
[…] Après l'étude
de différentes options techniques pour remplacer ses liaisons Numéris,
comme les faisceaux hertziens ou la pose de fibre optique entre les bâtiments,
la mairie de Lescar a choisi une solution 802.11b parce qu'elle était
la plus économique. "Au moment de l'étude, courant 1998,
nous avons éliminé l'option fibre optique en raison de son
coût par mètre de 40 francs, hors pose et hors équipements,
trop prohibitif. Quant aux solutions de liaisons Transfix ou de faisceaux
hertziens à 2 Mbit/s proposées par France Télécom,
il fallait compter des frais d'installation de 72 000 francs toutes taxes
comprises, et un coût variant entre 48 000 et 80 000 francs toutes
taxes comprises par an et par site !", s'insurge Carole Nozères.
En comparaison, les produits Aironet étaient si compétitifs
que la mairie a décidé de relier ses neuf sites distants
pour une addition de 285 000 francs toutes taxes comprises. La gamme de
ponts Aironet 340 de Cisco, utilisés par la mairie, promet ainsi,
en théorie et selon les antennes, une portée de 5,5 km à
11 Mbit/s, voire de 10,5 km à 2 Mbit/s ! […]
Côté installation,
elle est simple si on respecte quelques contraintes : absence d'obstacle
entre deux antennes et distance maximale de 30 m entre l'antenne installée
sur le toit et le pont Aironet 340. Ensuite, il suffit de raccorder les
ponts au réseau local via une interface RJ45 Ethernet à 10
Mbit/s. "L'installation complète d'un équipement sur un site
dure environ une journée. Mais avant de s'engager, il est important
de vérifier l'aspect juridique, car les réseaux sur la bande
de fréquence 2,4 GHz sont réglementés par l'arrêté
ministériel du 24 juillet 1995. Certaines communes ne peuvent installer
ce type de solution, car l'armée se réserve le droit d'utiliser
cette bande..."
Le Monde Informatique : 14 février 2001
Les failles de sécurité
des WLAN aux normes 802.11
« Les réseaux
sans fil au standard 802.11 ne sont pas sûrs. […] Le protocole WEP
pêche surtout par le fait qu’il n’assure pas la sécurisation
de la distribution des clés d’encryptage. […] Seul 3Com prétend
proposer une solution d’individualisation des clés. Le hic, c’est
que l’on quitte la norme. […] A noter que les utilisateurs d’un réseau
802.11 voient leur débit utile réduit de 20% si le cryptage
est réalisé par un logiciel. Il convient d’utiliser des cartes
qui assurent le cryptage au niveau matériel. »
