100 Base-T

La norme 100Base-T est soutenue par de nombreux constructeurs dont 3Com qui est à l’origine des recherches.

Les travaux qui ont amené le développement de la norme 100Base ont été mené par le comité 802.3 de l’IEEE. C’est ce même comité qui avait contribué à l’élaboration de la norme 10Base. De ce fait l’approche dans la conception et le fonctionnement du 100Base est très proche du 10Base.Elle reprend les principaux aspects de la norme à 10Mb/s (le protocole, la topologie, le format des trames,...) ce qui lui a valu l’appellation d’héritière du 10Base.

La principale modification tient dans le fait que l’on passe à une vitesse de transmission dix fois plus élevée.De plus les spécifications sur le câblage sont différentes, en effet trois types de câblage sont donnés pour transmettre des signaux Ethernet à 100Mb/s.
Le 100Base-T tire son nom de ses spécifications que nous allons identifier :
- Le 100 provient de la vitesse de transmission qui est de 100Mb/s.
- Le Base qu’en à lui correspond à baseband qui est le type de signal émis.

La dernière partie du nom permet d’identifier le type de câblage utilisé parmi les trois catégories suivantes : T4, TX, FX.

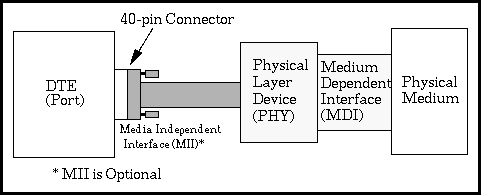

En partant de la droite ,nous avons le moyen physique d’accès qui sert à transporter le signal entre deux équipements. Ce moyen peut être de l’un des trois types évoqués.

L’élément suivant du schéma est le transceiver, il assure les mêmes fonctions générales qu’un transceiver Ethernet à 10Mb/s. Le transceiver peut être un ensemble de circuits intégré dans le port Ethernet, il est alors invisible à l’utilisateur, ou bien il peut avoir la forme d’une boîte équipée d’un câble MII semblable à celui utilisé pour l’Ethernet à 10Mb/s.

Nous avons ensuite l’équipement terminal de données. Cet équipement peut être dans notre cas soit un ordinateur, soit un répéteur, soit un concentrateur. Chaque équipement est muni d’une carte Ethernet qui lui permet de se connecter au moyen physique d’accès, et ainsi d’assurer les fonctions requises pour envoyer des trames d’information sur le réseau.

Les notions dont nous allons parler maintenant étant des éléments que la norme 100Base-T a en commun avec la norme 10Base-T,nous ne ferons que les évoquer brièvement et ce afin d’éviter une redondance fastidieuse pour le lecteur.

Protocoles de communication, topologie, signalisation et codage.

Le protocole de communication utilisé est le protocole CSMA/CD dont on a parlé dans la première partie du projet. La topologie d’un réseau 100Base-T est la même que pour un réseau 10Base-T, c’est à dire en étoile autour d’un concentrateur-répéteur central. La norme de signalisation et de codage reprend les caractéristiques du codage de la norme 10Base-T.
Comme nous l’avons précédemment dit, il y a trois types différents de vecteur de transmission conçus pour transporter des signaux à 100Mb/s.

• Le 100Base-T4 qui correspond à 4 paires torsadées de qualité téléphonique.
• Le 100Base-TX qui utilise deux paires torsadées de type 5.
• Le 100Base-FX qui utilise deux brins de fibre optique.

100 Base T4

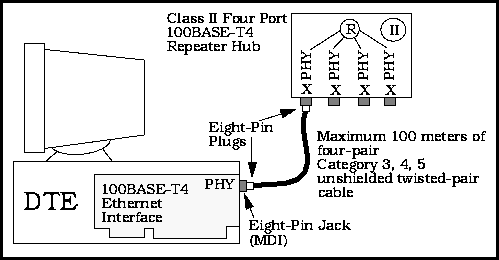

Le 100Base-T4 utilise 4 paires torsadées non blindées de catégorie 3,4,5.

Il est élaboré pour permettre une longueur maximale de câble de 100 mètres entre deux équipements.

Les spécifications de la norme recommandent l’utilisation de câble de catégorie 5 et ce afin d’assurer une meilleure réception du signal.

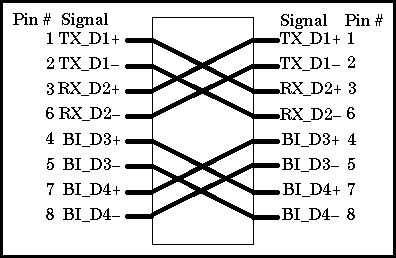

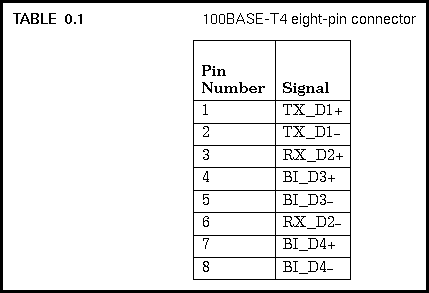

Les pins utilisées pour le 100BaseT4

Il est également recommandé de limiter la distance entre l’armoire de câblage et les prises fixes à 90 mètres pour garder 10 mètres de câble pour permettre les ajustements quant à l’emplacement du matériel.

100 Base TX

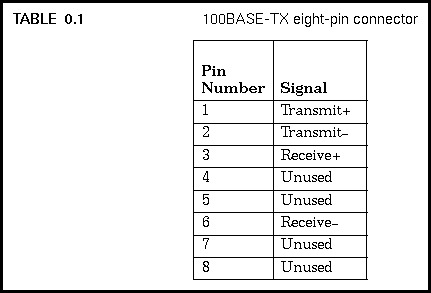

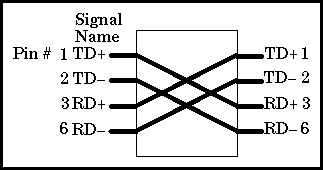

Cette sous- famille utilise deux paires torsadées non blindées de catégorie 5 ou deux paires torsadées blindées de type 1.

Pour des raisons analogues à celles du 100Base-T4,la limitation des segments de câble est de 100 mètres.

Il est de même recommandé de garder 10 mètres de câble en réserve pour déplacer le matériel.

Cette famille présente l’avantage de n’utiliser que deux paires torsadées Elle ne nécessite donc pas forcément un recâblage total si le câblage d’origine est d’une catégorie qui peut supporter un débit de 100Mb/s.

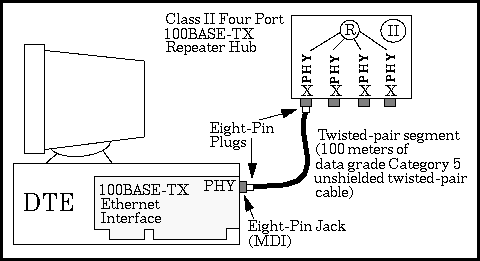

Type de connexion entre un terminal et un segement 100BaseTX

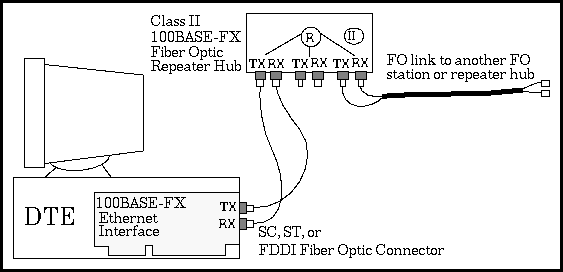

Le 100Base-FX est défini pour fonctionner avec deux brins de fibre optique multimode (MMF)par lien,un pour la transmission de données,l’autre pour la réception de données.La fibre utilisée est du type (62.5/125)et ce sur une longueur d’onde de 1350nm.

La longueur des brins entre deux équipement est au maximum de 412mètres,cette limitation étant imposée comme dans les cas précèdants par le temps que le signal passe dans les équipements du réseaux.

Nous venons de voir les différentes familles de câblage pouvant fonctionner avec la norme 100Base-T.Ces familles se présentent des performances analogues pour celles qui utilisent de la paire torsadée. Le 100Base-FX présente de meilleurs performances mais son coût freine son développement.

La famille pour laquelle il y a le plus de matériel disponible est le 100Base-TX car il présente l’avantage de n’utiliser que deux paires de câble, de ce fait la migration d’un réseau de 10Mb/s vers du 100Mb/s est plus économique. En effet, si le câblage existant est d’une catégorie pouvant supporter un débit élevé, il n’est pas nécessaire de procéder à un recâblage de l’installation et seul les équipement terminaux sont à changer.
