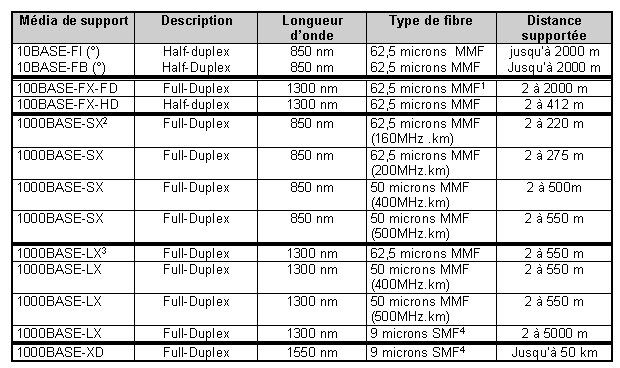

Le tableau ci-dessous décrit, suivant le sous-standard mis en œuvre, les différents types de media utilisés, les types de fibre (multimode ou singlemode), la longueur  d’onde et  la distance minimale supportée.

 Les valeurs entre parenthèses dans la colonne « Type de Fibre » comme par exemple 400MHz.km indique la bande passante minimale de la fibre multimode à utiliser. Ne pas hésiter à insister auprès de votre interlocuteur pour  que ces valeurs soient respectées, gage du fonctionnement correct des équipements préconisés.

D’une manière générale, les standards définissent le type de connectique à utiliser sur les équipements.
La connectique utilisée pour les standards 10Base-xx est de type ST 1 ou de type ST 2 (origine AT&T),  les deux types étant compatibles.
La connectique utilisée pour les standards 100Base-Fx et 1000Base-xX est de type SC.
Il existe une version « duplex » de ce type de connecteur facilitant grandement l’interconnexion des équipements fonctionnant en 100Base-Fx et 1000BasexF. A titre de variante standard, un connecteur « duplex » est désormais souvent utilisé, il s’agit du connecteur MT-RJ qui autorise une plus grande densité de connexions possibles sur les faces avant des équipements.

Légende :
(°) pas de compatibilité entre ces 2 standards (la gestion du lien de backup est différente de l’un à l’autre) ; a contrario, le 10BaseFl est compatible avec l‘ancien standard FOIRL dont il est un sur-ensemble.

1. MMF: Multi Mode Fiber
2. SX: Short Wavelength Laser
3. LX: Long Wavelength Laser
4. SMF: Single Mode Fiber

( Spécifications des câbles fibre optique pour Fast & Gigabit Ethernet)
