Le Protocole Internet (IP)  est utilisé pour la transmission de datagrammes de hôte à hôte à l'intérieur d'un système de réseaux interconnectés appelé Catenet . Les appareils raccordant les réseaux entre eux sont appelés des Routeurs. Ces
routeurs communiquent entre eux en utilisant le protocole Routeur à Routeur (GGP) afin d'échanger des informations de contrôle et de gestion du réseau. Occasionnellement, un routeur ou un hôte destinataire peut avoir à communiquer
vers l'émetteur du datagramme, par exemple, pour signaler une erreur de traitement du datagramme. C'est dans cette perspective qu'a été mis en place le protocole Internet Control Message Protocol (ICMP). Il s'appuie sur le support de base fourni par IP comme s'il s'agissait d'un protocole d'une couche supérieure. ICMP n'en reste pas moins une partie intégrante du protocole IP, et doit de ce fait être implémenté dans chaque module IP.

Les messages ICMP sont envoyés dans diverses situations: par exemple, lorsqu'un datagramme ne peut pas atteindre sa destination, lorsque le routeur manque de réserve de mémoire pour retransmettre correctement le datagramme, ou lorsque le
routeur décode de viser l'hôte destinataire via une route alternative pour optimiser le trafic.

Le protocole Internet n'est pas, dans sa définition, absolument fiable. Le but de ces messages de contrôle est de pouvoir signaler l'apparition d'un cas d'erreur dans l'environnement IP, pas de rendre IP fiable. Aucune garantie que le datagramme soit
acheminé ni qu'un message de contrôle soit retourné, de peut être donnée. Certains datagrammes pourront se perdre dans le réseau sans qu'aucun message de contrôle ne le signale. Les protocoles de niveau supérieur s'appuyant sur une
couche IP devront implémenter leurs propres mécanismes de contrôle d'erreur et de retransmission si leur objet nécessite un circuit de communication sécurisé.

Les messages ICMP reportent principalement des erreurs concernant le traitement d'un datagramme dans un module IP. Pour éviter de ne pas entrer dans un cercle vicieux de réémission de message de contrôle en réponse à un autre message de
contrôle et ce sans fin, aucun message ICMP ne sera réémis en réponse à un message ICMP. De même les messages ICMP ne seront transmis qu'en réponse à un traitement erroné du fragment zéro dans le cas d'un datagramme fragmenté. (Le fragment zéro est celui dont l'offset vaut zéro).

Formats de message

Les messages ICMP sont émis en utilisant l'en-tête IP de base. Le premier octet de la section de données du datagramme est le champ de type ICMP; Sa valeur détermine le format du reste des données dans le datagramme ICMP.

Résumé des types de Message (champ Type)
 0    Réponse Echo
 3    Destination non accessible
 4    Contrôle de flux
 5    Redirection
 8    Echo
 11  Durée de vie écoulée
 12  Erreur de Paramètre
 13  Marqueur temporelle
 14  Réponse à marqueur temporel
 15  Demande d'information
 16 Réponse à demande d'information

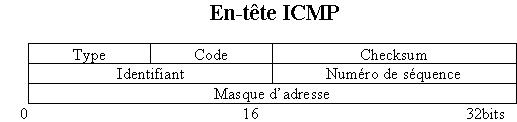

Champ Identifiant : un identifiant pour aider à qualifier les réponses/requêtes (souvent à zéro)

Champ Numéro de séquence : un numéro de séquence pour aider à qualifier les réponses/requêtes (à zéro)
