Traitement des adresses IP par les équipements d'interconnexion ( routeurs )
Le réseau internet

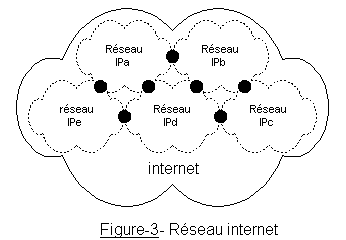

Le réseau internet
est formé de réseaux IP d'interconnexion et d'accès
appartenant à des opérateurs publics ou privés, et
de réseaux IP d'utilisateurs.
 |
Remarques :
- Chaque réseau possède sa propre adresse IP de classe A,B ou C. - Cette adresse IP de réseau doit être unique. Les adresses IP d'internet sont attribuées par l'I.A.N.A (Internet Assigned Nimbers Authority). - Ces réseaux IP sont interconnectés par des routeurs (Représentés par les points noirs sur le figure-3) - Compte tenu de l'architecture du réseau internet plusieurs routes peuvent être utilisées pour relier un réseau source et un réseau destination. |
Principes du routage IP ( choix d'une route)
L'adresse destination située dans l'en-tête du datagramme est permanente. Elle est analysée par les équipements d'interconnexion pour définir une route jusqu'au réseau destination.
La classe d'une adresse IP
définie à partir d'une de la valeur de ses trois bits de
poids forts
permet de connaître
l'adresse IP du réseau.destination.
Le routeur consulte ensuite
les informations enregistrées dans sa table de routage pour sélectionner
l'adresse de la prochaine destination du datagramme à travers le
réseau.
Format d'une table de routage
Pour transmettre un datagramme vers un réseau IP, le routeur sélectionne l'interface de sortie à partir des informations enregistrées dans sa table de routage.

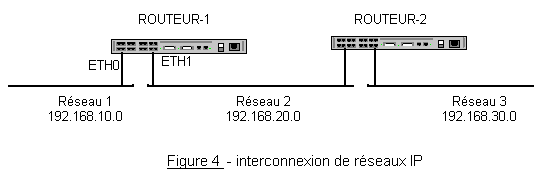

Par exemple la table de routage
du ROUTEUR-1 serait la suivante :
| Réseau IP | Interface Physique |
| 192.168.10.1
192.168.20.0 Défaut |
ETH0
ETH1 ETH1 |
Par défaut un datagramme à destination d'un réseau IP autre que 192.168.20.0 ou 92.168.30.0 sera transmis sur l'interface physique ETH1, donc vers le routeur2.
Conception d'un réseau IP et plan d'adressage
Site non connecté à internet.
Aucune contrainte n'est imposée pour fixer les adresses des équipements connectés au réseau. Le plan d'adressage dépendra uniquement de l'architecture retenue et de la position des routeurs IP.
Accès au réseau internet
Connexion
à la demande
 |

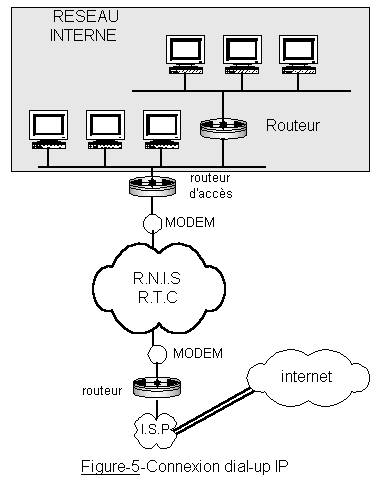

La connexion en Dial-up
IP permet de connecter temporairement un ordinateur ou un site à
internet via le R.T.C (56Kb/s) ou NUMERIS (64 Kb/s). Lors de l'ouverture
de la connexion une adresse IP est allouée par l'I.S.P, celle-ci
sera libérée en fin de session.
Le plan d'adressage IP interne est donc indépendant des adresses allouées aux ouvertures de connexions. Le routeur d'accès se charge de maintenir l'association entre les adresses internes et les adresses allouées par l'I.S.P. - Remarque :
- Les adresses internet
non routables (RFC 1597)
|
Par contre ce type de connexion est parfaitement adapté pour les particuliers ou les travailleurs mobiles.

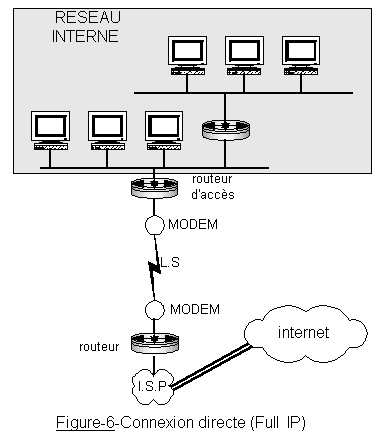

Connexion
permanente d'un ou plusieurs réseaux
 |
Le réseau interne
de l'entreprise et le site de l'opérateur (I.S.P) sont reliés
par une liaison permanente. Les postes de travail internes ont un accès
direct à internet, ils font alors partie du réseau internet.
( Si le routeur d'accès les autorise à se connecter).
- Utilisation adresses
de l'I.A.N.A.
Limites de cette solution
:
Cet adressage sur un seul niveau devient inadapté lorsque le nombre de postes est important. |
Pour structurer l'architecture du réseau interne en disposant d'une seule adresse IP référencée on peut utiliser des masques de sous-réseaux afin d'introduire plusieurs niveaux de hiérarchie.
Cette technique permet simplement
de définir plusieurs adresses de réseau IP à partir
d'une adresse réseau de classe donnée. Pour cela on étend
le champ de l'identifant réseau en réduisant celui de l'identifant
de l'équipement.
L'utilisation d'un masque
associé à l'adresse IP d'un équipement permet de séparer
le champ identifiant réseau et le champ identifiant de l'équipement.
Par défaut les masques
des adresses de classe A,B et C valent respectivement
255.0.0.0 pour les
adresses de la classe A
255.255.0.0 pour les
adresses de la classe B
255.255.255.0 pour
les adresses de la classe C
Par exemple pour l'adresse de classe C : 193.49.148.12 le masque par défaut 255.255.255.0 permet d'identifier l'adresse IP du réseau 193.49.148.0

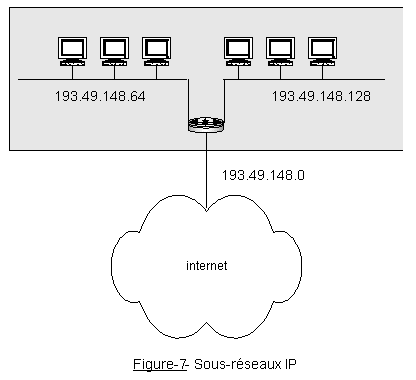

Si l'on souhaite structurer le réseau du site en plusieurs réseaux IP à partir de cette adresse référencée, on pourra utiliser par exemple 2 bits du champs indentifiant de l'équipement.
Les adresses de sous-réseaux utlisables seront donc:
| 193.49.148.128 | soit 1100 0001.0011 0001.1001 0100.1000 0000 | |
|
|
255.255.255.192 | soit 1111 1111.1111 1111.1111 1111.1100.0000 |
| 193.49.148.64 | soit 1100 0001.0011 0001.1001 0100.0100 0000 | |
|
|
255.255.255.192 | soit 1111 1111.1111 1111.1111 1111.1100 0000 |
 |
Remarques :
- Les deux sous réseaux sont accessibles depuis internet par l'adresse 193.49.148.0 - Pour une classe d'adresse donnée la mise en œuvre de sous-réseaux IP réduit le nombre d'équipements adressables. Règle d'adressage
des sous-réseaux :
|
Utilisation des adressses IP par l'équipement source
Avant d'émettre un datagramme, l'équipement source teste le champ identifiant réseau de l'adresse destination. Ce test est effectué en utilisant le masque de sous-réseau dont seuls les bits du champ identifiant réseau sont positionnés à un les autres bits sont positionnés à zéro.
Deux situations sont alors envisageables, soit l'équipement destination appartient au même réseau IP que l'équipement source, soit cet équipement est relié à un autre réseau IP.
Les équipements source et destination sont sur le même réseau IP
Dans cette situation la partie identifiant réseau de l'adresse IP de chaque équipement est identique et le datagramme est directement transmis à l'équipement destination.
Exemple : échange de datagrammes entre A et B
@IPA : 192.168.10.1
masque 255.255.255.0
@IPB : 192.168.10.5
masque 255.255.255.0

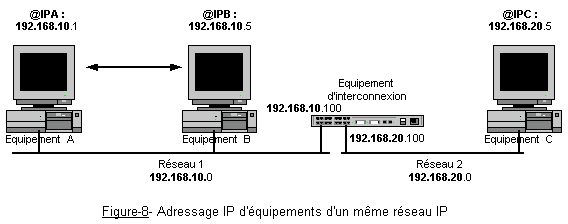

Les équipements source et destination sont sur des réseaux IP différents
Dans cette situation la partie identifiant réseau de l'adresse IP de chaque équipement est différente et le datagramme est alors transmis à la passerelle par défaut (un routeur IP) qui se chargera de transmettre le datagramme vers la station destination.
Exemple : échange de datagrammes entre A et C
| @IPA : 192.168.10.1 | masque 255.255.255.0 |
| @IPC : 192.168.20.5 | masque 255.255.255.0 |
| @IPR : 192.168.10.100 | masque 255.255.255.0 |

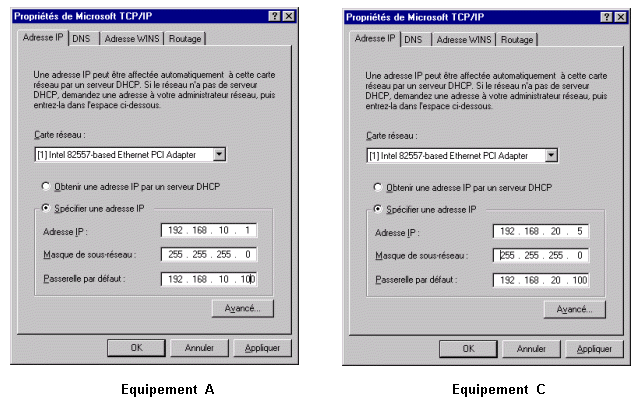

Configuration des interfaces IP des équipements :
Pour être opérationnel
chaque équipement connecté à un réseau IP doit
être configuré avec :
- une adresse IP ( unique
pour le réseau)
- un masque de sous-réseau
associé à cette adressIP.
- L'adresse de la passerelle
par défaut qui recevra les datagrammes à destination des
équipements connectés à un autre réseau IP
.
